造粒機電磁加熱器改造怎么安裝呢？需注意哪些問題？

發布時間：2015-04-17  新聞來源：深圳喆能電子技術有限公司

    造粒機電磁加熱器改造怎么安裝呢？需注意哪些問題？造粒機電磁加熱節能改造如果沒有安裝好的話，可能加熱加不上去，或者是斷料、出料不順暢，出料管堵塞。所以我們安裝時需要確認造粒機需要使用多大功率的電磁加熱器，確定好安裝前的一些數據，選用合理正規的安裝流程，這樣才好以成功的進行塑料擠出設備電磁加熱改造。

    一、選用多大功率的電磁加熱器？一般需要考慮五個原來的參數：

    第一，炮筒的直徑。

    第二，炮筒的長度。

    第三，加熱溫區（即測溫點）多少個。

    第四，每個溫區長度。

    第五，每個溫區功率大小。先把它分出每個溫區，再確定每個溫區功率下來后，再根據每個溫區的長度，然后參照上表看線圈的長度來決定功率大小。要是炮筒比較短功率又比較大，我們就可以采用半橋控制器，要是炮筒比較長功率又比較小，我們可以用三相5KW或8KW左右，應用在注塑機、拉絲機類似機器中時功率可以選擇為原來功率的60-70%左右。當功率比較大，比如造粒機時，一般可以根據螺桿的大小來選擇功率大小。

    二、確定水料造粒機安裝前的數據：

    電磁加熱器因為是根據電磁感應原理讓金屬物體，也就是料筒自身發熱，相比電阻式熱傳遞方式具有加熱速度快，節電效果好等特點。匹配準確的功率才能發揮出電磁加熱器的加熱效果。所以準確匹配好電磁加熱器的功率是很重要的。要匹配好電磁加熱器的功率需要先確定以下幾個要素：

    第一：料筒的外徑。測量料筒的外徑可以通過卷尺來測量料筒的周長，從而計算出料筒的直徑。

    第二：料筒分幾個溫區在加熱。因為每個溫區的溫度和功率都是不相同的，所以必須要按照每個溫區的功率大小來匹配電磁加熱器的功率值。

    第三：需要確認每個溫區的長度以及每個溫區現有電阻式加熱功率值大小。

    如果是做水料的造粒機，現在用的是燒煤加熱方式，那么需要了解以下幾個數據：

    第一：料筒的外徑。

    第二：燒煤部分的長度。

    第三：產量。一天10個小時或者24小時產量是幾噸。

    只需準確測量以上幾個數值，那么就可以準確匹配電磁加熱器的功率大小。

    改成電磁加熱器后，相比電阻式加熱方式具有加熱速度更快，節能達到30%以上。相比燒煤加熱方式更加環保，使用更加方便，同時溫度可以通過溫控表準確控制，相比燒煤加熱方式，電磁加熱器溫度控制更加精準。

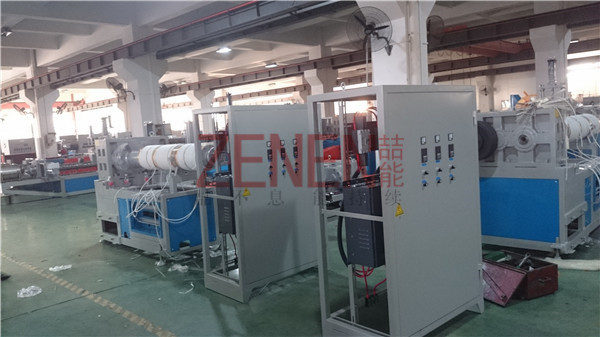

    三、水料造粒機電磁加熱改造正確的安裝流程：

    1、拆掉原有的煤爐，用鐵刷子刷干凈料筒上的雜物。

    2、在料筒中部靠后一點的位置選擇焊接一個能擰溫控頭的銜接螺絲，焊接的時候要保證溫控頭和料筒充分接觸到，以免溫度測的不準。

    3、在下料口的漏水處的靠加熱這邊焊接一張鐵板，擋住漏下來的水，以免弄濕電磁線損壞控制板。

    4、在料筒上包裹好保溫棉，用高溫繃帶扎緊，使保溫棉的厚度保持在20-25MM左右，為了使安裝的更美觀，建議采用好一點的保溫材料或在保溫棉之上在包裹一層0.5mm的絕緣樹脂板。

    四、電磁加熱節能改造安裝注意事項

    1. 在改裝前首先要測量好他原有的功率大小，一般水料機都是以燒煤為主，那就看機臺24H的產量，所加工的原料是什么類型來判斷要多大功率的電磁加熱控制器。

    2. 拆煤爐的時候要把離料筒周圍10CM沒用的金屬雜物也拆掉，以免影響改造，同時也因周圍有金屬，電磁線也給它加熱。

    3. 包裹保溫棉。這部要仔細有耐心，把保溫棉用高溫繃帶包裹在料筒上面，在勒緊的前提下一定要保持保溫棉的厚度保持在20-25MM左右，不要超出這個范圍，一般在同一臺機上把握在一個數值上，不能上下前后不一，不然控制板因工作頻率偏高或偏低自動保護停止工作的，同時也影響控制板的使用壽命。

    4.電磁線纏繞在料筒上面，由于造粒機功率主要在料筒的前端，所以下料的那段多繞電磁線。溫度不需要很高的地方可以分成段繞，比如繞5-6圈空出點距離在繞。繞線總的規則是溫度需要高電磁線可以密繞，溫度低可以分段繞，不可疏散的繞線。

    5.安裝電磁感應加熱器?？刂乒竦倪M線接380V電源，出線接線圈的兩個端子。

    五、別附50kw電磁加熱器參數（方使水料造粒機的電磁加熱節能改造）：

      過載能力達到150%，強制風冷模式

     產品型號                     ZN-50G-F2

     輸入電壓                    三相380V-50/60HZ

     額電功率                     50KW

     參考線徑                     30mm2

     線圈感量                     150uH(參考距離1cm)

     加熱距離                     ≤50mm

     產品尺寸                     59*32*20cm

     參考重量                     22.5kg

     常見應用       熱處理、熔煉、釀造、建材、石油化工等遠距離加熱

      l六、定期維護電磁加熱節能改造后的水料造粒機：

    控制器要定期除塵，一般兩個月除一次；粉塵過多的環境需增加除塵次數?？捎密浢⒑透邏簹鈽尦龎m，不得使用吸塵器。接線端子是否松動，是否有接觸不良的情況，銅排連接處是否有過熱痕跡。電力電纜壓線頭的絕緣包扎帶是否已經脫落。
