電磁加熱器的主控板更換方法

發布時間：2014-11-13  新聞來源：深圳喆能電子技術有限公司

由于電磁加熱器的主控板上內置了DSP芯片等多種脆弱元器件，工作人員如果沒有按規范操作，極易弄壞主控板。

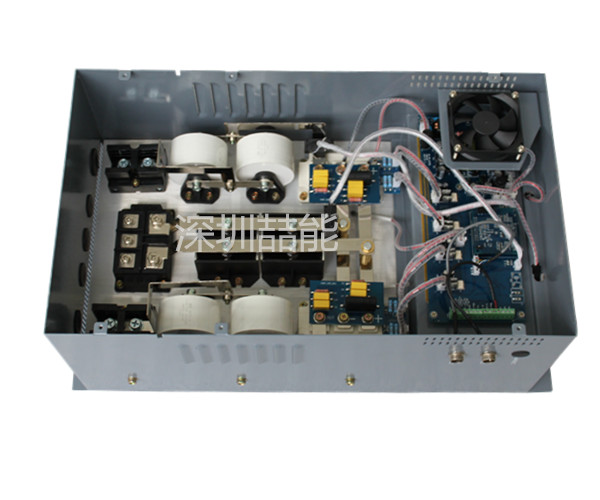

30KW的電磁加熱器

電磁加熱器的主控板更換操作步驟：

1.開蓋：關掉設備供電開關，用十字螺絲刀取下電磁加熱控制器上蓋板的4顆螺絲釘。

2.取下原有的電磁加熱器主控板：有握主控板兩側（注意：盡量不要觸碰主控板的元器件，防止人體靜電可能損傷主芯片導致設備失效）輕輕拔起，如果感覺較緊可以上下左右輕輕搖動后再往外拔出。

3.更換電磁加熱器主控板：將主控板黑色雙排端子面朝向機器，使短排端子（14孔，正中間有一個孔裝有一根防插錯斷針）在頂側，長排端子（24孔）在底側，對齊電路板上的插針，輕輕往下逐步壓緊。主控板的手握方法和第二步一樣，更換電磁加熱控制器主控板的過程中盡量不要觸碰主控板上的電子元器件。

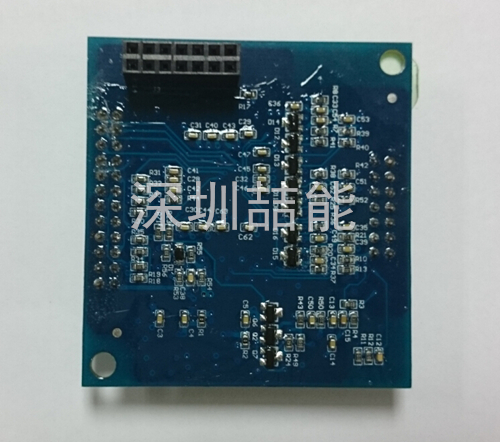

15KW電磁加熱器主控板

4.檢查電磁感應加熱器主控板：用電筒或其它光源檢查主控板端子與電路板上插針有無錯位？是否對齊并安裝到位？確保主控板與電源插接對齊并安裝牢靠（注意：如果有錯位上電后會導致設備嚴重故障）。

5.測試：重新裝好上蓋板，上電開機并調整功率旋鈕，在P01檔位觀察并記錄顯示盒各個參數。然后加大檔位到P05檔位，觀察并記錄顯示盒各個參數。進行分析對比，重點對比第1（電磁加熱器故障代碼）、5（電磁加熱控制器火線電流）、8（電磁加熱器工作頻率）、12（電磁感應加熱器負載匹配率）這四項參數。如果不能確定電磁加熱器工作是否工作正常，可以向廠家進行咨詢。
