高溫老化房、烘烤房
發布時間：2016-06-20
基于喆能電磁加熱器的步入式高溫老化房，是采用高速DSP處理芯片+IGBT晶體管功率器件為核心硬件，將感應加熱成功應用到傳統的高溫老化房加熱中，提供一種設計簡單、低成本、節能高效的步入式高溫老化房。
當設定老化房內的溫度后，芯片會自動根據溫度的細小變化，計算出瞬時的加熱功率并實時傳遞給加熱系統，在此設定溫度下，根據實際的溫度、電壓等條件，在最短的時間內到達所需要的溫度，并保持在該設定溫度，溫度控制范圍精確到1℃，真正實現無污染、無明火、自動化程度高的步入式高溫老化房，產品設計使用壽命五萬小時，熱能轉換率高達百分之九十五。操作使用簡單、直接、維護方便，并具有多種軟硬件自動保護。
適用范圍：本設備使用于各類汽車部件，電工電子產品及其他產品、零部件和材料進行高溫恒定環境模擬可靠性試驗。
試品限制：易燃、易爆、腐蝕性、易揮發性物質、強電磁發射源的試驗和儲存（有特殊要求除外）
設備尺寸：
|
有效容積 |
約63立方米 |
|
內箱尺寸 |
依最終安裝尺寸為準 |
|
外箱尺寸 |
7000L×4000W×2250H |
測試條件：
|
老化房部分 |
老化溫度 |
65℃ ±5℃ 溫度可控 |
|
|
老化產品 |
各類電工電子產品及零部件 |
|
|
老化臺車數量 |
10臺 |
|
|
老化功率 |
3kw內/單臺車 |
|
電壓部分 |
輸入AC電壓 |
220v,380v |
加熱及控制部分：
|
加熱部分 （2臺15kw的加熱電源） |
原 理 |

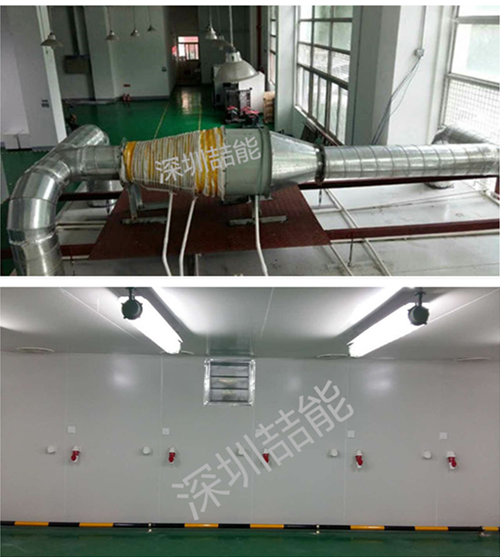

采用磁感應原理，使得線圈內部的碳鋼管主動發熱。整個過程是“電-磁-熱”的高效轉換。 |
|
|
感應線 |
加熱區域感應線選用16mm2的高頻線進行繞線。 |
|
|
測溫點及循環系統 |

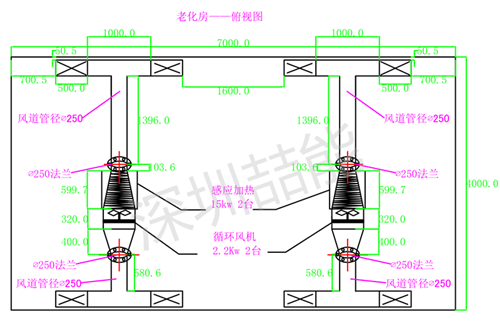

為了能均勻老化房內的加熱溫度，采用電磁加熱器2臺，循環風機2.2kw2臺，進行房內空氣循環，放置2個感溫點，控制循環加溫系統，保證產品老化時的可靠性。 |
|
|
溫度顯示 |
采用數字溫度控制器，實時顯示加熱溫度。 |
|
控制部分 |
采用數字溫度控制器，當檢測到達設定溫度后，溫控表輸出0-10v/4-20mA信號，控制著加熱電源。 |
|
結構及材料：
|
庫體材質 |
采用50T隔熱保溫庫板（采用巖棉板或者玻鎂板） |
|
房門 |
采用左右推拉門，1.5米寬在，1.95米高 |
|
照明 |
防爆燈4盞，功率20w/盞 |
|
庫體外觀尺寸 |
7000L×4000W×2250H |
|
庫體組裝及防撞 |
30*30角鋁，不銹鋼包邊及強力拉釘連接，牢固不松動，所有的縫隙采用優質耐高溫玻璃密封，庫體的連接緊密，無縫隙 |
